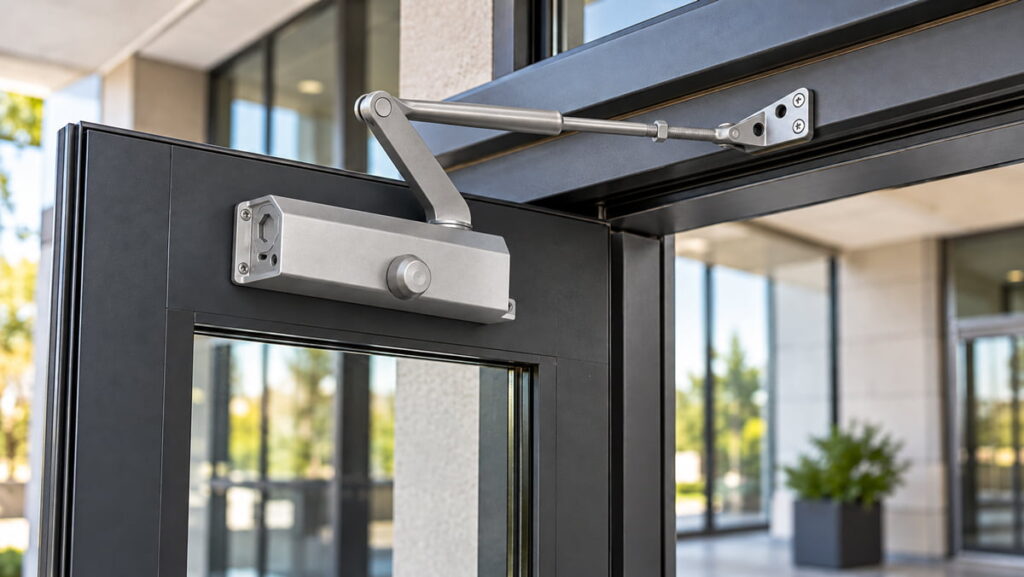

תמונה להמחשה בלבד.
מה עושה מחזיר דלת הידראולי, ומה הוא לא אמור לתקן?
מחזיר דלת, שנקרא גם מחזיר שמן לדלת או סוגר דלת הידראולי, אוגר אנרגיה בקפיץ ומווסת את החזרת הכנף באמצעות נוזל ושסתומים. הוא נועד לסגור את הדלת בקצב מבוקר ולהשלים את כניסת הלשונית. הוא אינו מיישר דלת ששקעה, אינו מתקן ציר שחוק ואינו מפצה באופן אמין על מנעול שאינו מיושר.
זהו סוגר דלת אוטומטי במובן המכני: הוא מחזיר את הכנף לאחר שחרורה, אך אינו מפעיל פתיחה ממונעת באמצעות חיישן. כאשר מחפשים מחזיר שמן לדלת כבדה, נדרשת התאמה לטווח המשקל ולרוחב ולא רק תווית כללית של "כבד".
ההפרדה הזאת חשובה: מחזיר חזק מדי יכול להסתיר זמנית חיכוך, אבל גם להקשות על הפתיחה ולהעמיס על הברגים, הזרוע והצירים. לפני בחירת דגם מתוך מבחר מחזירי הדלת, צריך להבין את הכנף ואת תנאי הפתח.
לפני שפונים להתאמה, צלמו את הדלת והמשקוף משני הצדדים, את מדבקת הדגם ואת התקלה בזמן פעולה. כך אפשר לזהות את התצורה והדגם לפני שממליצים על כיוון או החלפהאילו נתונים צריך למדוד לפני שבוחרים מחזיר דלת?
חמשת הנתונים שמכריעים הם רוחב הכנף, משקלה, חומר הדלת, תדירות המעברים ותנאי הסביבה. דרגת כוח לבדה אינה מספיקה, משום שרוח, הפרשי לחץ ותצורת זרוע יכולים לשנות את הכוח הנדרש בפועל.
- רוחב הכנף: מודדים את הכנף עצמה, לא את פתח הבנייה.
- משקל: נעזרים במפרט היצרן; בזכוכית, מתכת וחיפויים אין לנחש לפי מראה.
- חומר ומבנה: עץ, פלדה, אלומיניום וזכוכית דורשים קיבוע ואביזרים שונים.
- מספר פתיחות: דירה פרטית שונה מכניסה לבניין, משרד, בית כנסת או מוסד חינוך.
- סביבה: רוח, מזגן, לובי אטום והפרשי לחץ בין חללים משפיעים על הסגירה.
- תפקיד הפתח: בדלת אש, נתיב מילוט או דרך נגישה פועלים לפי מפרט הדלת והגורם המקצועי האחראי.
איך מתאימים את כוח המחזיר לרוחב ולמשקל הדלת?
ההתאמה מתחילה בטבלה הטכנית של הדגם הספציפי, ומעדיפה את הדרישה הגבוהה יותר מבין רוחב ומשקל. המספרים EN1 עד EN7 משמשים לסיווג כוח בתקן האירופי EN 1154, אך הם אינם תחליף למפרט המוצר או לבדיקת תנאי השטח.
| דרגת כוח EN | רוחב כנף מרבי | משקל כנף מרבי | מומנט סגירה מזערי |
|---|---|---|---|
| EN1 | 750 מ"מ | 20 ק"ג | 9 Nm |
| EN2 | 850 מ"מ | 40 ק"ג | 13 Nm |
| EN3 | 950 מ"מ | 60 ק"ג | 18 Nm |
| EN4 | 1,100 מ"מ | 80 ק"ג | 26 Nm |
| EN5 | 1,250 מ"מ | 100 ק"ג | 37 Nm |
| EN6 | 1,400 מ"מ | 120 ק"ג | 54 Nm |
| EN7 | 1,600 מ"מ | 160 ק"ג | 87 Nm |
איך קוראים את הטבלה? אם כנף שוקלת 55 ק"ג אבל רוחבה 1,050 מ"מ, המשקל מצביע על EN3 ואילו הרוחב על EN4, ולכן מתחילים מ-EN4. לאחר מכן בודקים את הוראות הדגם: רוח, לחץ, אטמים, זרוע מקבילה או מסילה עלולים לדרוש התאמה אחרת. הטבלה היא מסנן ראשוני, לא אישור התקנה.
| מצב הדלת | מה צריך לבדוק | כיוון הבחירה |
|---|---|---|
| דלת פנים קלה, שימוש נמוך | רוחב, משקל, מקום לקיבוע | דגם קומפקטי בטווח היצרן |
| דלת כניסה לבניין | רוח, לחץ, תנועה גבוהה, לשונית | דגם עמיד ומתכוונן עם מרווח כוח |
| דלת כבדה או רחבה | הנתון הגבוה מבין רוחב ומשקל | מחזיר לדלתות כבדות לפי מפרט |
| דלת במעבר עמוס | מספר מחזורים, נוחות פתיחה ותחזוקה | דגם מסחרי מתאים לתדירות השימוש |
| פתח חשוף לרוח | כיוון הרוח, עצירת פתיחה ותשתית | לא להגדיל כוח אוטומטית; לבדוק תצורה ו-BC |
איזה דגם מסדרת M מתאים לטווח המשקל?
עמוד הסדרה של מגן פרזול מציג חמישה טווחי משקל, אך אלה נתוני תצוגת האתר ולא תחליף לדף הטכני של הדגם. לפני הזמנה צריך לוודא גם רוחב, מקום קיבוע, תצורת זרוע ותנאי רוח. בכרטיסים שונים באתר מופיעים ל-M200 גבולות תחתונים של 24 ו-25 ק"ג, ולכן הטווח מסומן כאן בהתאם.
| דגם | טווח משקל שמופיע באתר | מתי לבדוק אותו |
|---|---|---|
| M100 | 15 עד 25 ק"ג | כנף קלה ובשימוש מתון |
| M200 | 24/25 עד 45 ק"ג | קיימת סתירה פנימית באתר; לאמת לפני הזמנה |
| M300 | 45 עד 65 ק"ג | דלת בינונית; קיימים באתר סרטוני התקנה לדגם |
| M400 | 65 עד 85 ק"ג | דלת כבדה יותר, לאחר בדיקת רוחב וקיבוע |
| M600 | 15 עד 150 ק"ג | טווח שמוצג באתר; אין לבחור בלי דף טכני ואימות מקצועי |
כל הטווחים בטבלה נלקחו מעמוד מחזיר דלת הידראולי M. וכלל מוצרים. בגלל הסתירה ב-M200 והטווח הרחב החריג של M600, אין להשתמש בטבלה לבדה כהמלצת מוצר. מחזיר דלת לדלת כבדה אינו נבחר אוטומטית לפי המספר הגבוה ביותר: דגם חזק מדי עלול להכביד על המשתמשים, ודגם חלש מדי עלול לא להשלים סגירה ולהישחק במהירות.
התקנת מחזיר דלת - מגן פרזול
מתי בוחרים זרוע רגילה, זרוע מסילה, מחזיר סמוי או רצפתי?
התצורה נקבעת לפי מבנה הדלת, מקום הקיבוע, זווית הפתיחה, העיצוב והגישה לתחזוקה. מחזיר עילי עם זרוע רגילה הוא פתרון נגיש לכיוון; זרוע מסילה נותנת מראה נקי ותנועה שונה; מחזיר סמוי או רצפתי דורש תשתית מדויקת יותר.
| תצורה | יתרון | מגבלה | מתאימה כאשר |
|---|---|---|---|
| עילי, זרוע רגילה | גישה קלה וכיוון פשוט יחסית | הזרוע גלויה | יש משטח קיבוע יציב ומקום מעל הדלת |
| עילי, זרוע מסילה | מראה נקי ופחות בליטה | גאומטריה וכוח משתנים לפי הדגם | העיצוב והמרחב חשובים; בודקים מפרט |
| סמוי | כמעט אינו נראה | התקנה ושירות מורכבים | הדלת והמשקוף הוכנו לכך |
| רצפתי | מתאים לפתרונות זכוכית ופתחים מיוחדים | דורש הכנה ברצפה ואיטום נכון | התכנון נעשה מראש |
בדלת כבדה שבה רוצים קו נקי, אפשר לבחון מחזיר דלת מסילתי לדלתות כבדות, אך אין להחליף זרוע רגילה במסילה בלי לבדוק שטבלת הכוח ותבנית ההתקנה של אותו דגם מאפשרות זאת.
איך תצורת ההתקנה משנה את הביצועים?
אותו גוף מחזיר עשוי לעבוד אחרת בהתקנה רגילה, על המשקוף או בזרוע מקבילה. הגאומטריה משנה את המנוף ואת הכוח שמגיע לכנף. לכן אין להעתיק תבנית חורים ממחזיר קודם או להניח שכל תצורה שומרת על אותה דרגת כוח.
- Regular arm: הגוף על הכנף והזרוע על המשקוף, לפי תבנית הדגם.
- Top jamb: הגוף על המשקוף; שימושי כשפני הכנף אינם מתאימים לקיבוע.
- Parallel arm: הזרוע מקבילה לכנף כשהדלת סגורה; דורשת אביזר ומידות התקנה מתאימים.
בכל אחת מהתצורות בודקים את צד המשיכה או הדחיפה, מרחק הצירים, עומק המשקוף וזווית הפתיחה הרצויה מול שרטוט היצרן.
איך מאבחנים טריקה, אי תפיסה או דליפת שמן?
האבחון הנכון מתחיל בדלת עצמה ורק אחר כך בשסתומי המחזיר. פותחים את הדלת, מניעים אותה לאט ומחפשים שפשוף, משחק בצירים, זרוע רופפת, עיקום, חוסר יישור של הלשונית או סימני שמן.
מהו מבחן ארבעת השלבים לפני שנוגעים בבורג?
- מנטרלים את הלשונית לבדיקה: מחזיקים את הידית כך שהלשונית לא תפריע ובודקים אם הכנף מגיעה למשקוף. אם כן, הבעיה כנראה ביישור המנעול או במכת הסיום.
- בודקים תנועה חופשית: פותחים לאט ומרגישים אם יש נקודת שפשוף או קפיצה. התנגדות באותה זווית בכל פעם מצביעה בדרך כלל על הדלת, הציר או הקיבוע.
- מפרידים בין שלבי הסגירה: אם כל המהלך מהיר, בודקים S; אם רק 10 עד 15 המעלות האחרונות מהירות, בודקים L.
- מחפשים נוזל וקיבועים: שמן חוזר, גוף סדוק, זרוע עקומה או חורים שנקרעו עוצרים את הכיוון ומעבירים את הטיפול להחלפה או לתיקון תשתית.
| הבעיה | סיבות סבירות | בדיקה ראשונה | פעולה |
|---|---|---|---|
| הדלת טורקת לאורך רוב הדרך | S פתוח מדי, דליפה או מחזיר שחוק | סימני שמן ומהירות מפתיחה עד כ-15 מעלות | אם יבש ותקין, כיוון זעיר לפי הוראות; אם דולף, החלפה |
| מכה רק בסוף | L מהיר מדי או לשונית קשה | בודקים את 10 עד 15 המעלות האחרונות ואת המנעול | יישור מנעול לפני כיוון L |
| הדלת נשארת פתוחה מעט | L איטי מדי, כוח חסר, חיכוך או לחץ אוויר | מנסים ללא נעילת הלשונית ובודקים צירים | מטפלים בחיכוך; רק אחר כך מכוונים או מתאימים כוח |
| קשה לפתוח | כוח גבוה מדי, BC מוקדם/חזק או צירים קשים | מזהים באיזו זווית ההתנגדות מתחילה | לא מחלישים לפני בדיקת תפקיד הפתח והוראות הדגם |
| שמן על הגוף או הדלת | אטם או גוף שנפגע | מנקים פעם אחת ובודקים אם השמן חוזר | עוצרים כיוון ובוחנים החלפה |
| הזרוע קופצת או מרעישה | בורג רופף, חיבור עקום או שחיקה | בודקים קיבועים ומפרקים רק לפי הוראות | חיזוק מקצועי או החלפת חלק |
| הכיוון אינו משנה דבר | שסתום שגוי, שחרור יתר, נזילה או נזק פנימי | חוזרים למצב המסומן ובודקים את דף הדגם | עוצרים; אין להמשיך לסובב בניסיון לנחש |
| הדלת נעצרת תמיד באותה זווית | שפשוף, ציר, זרוע או מנגנון Hold Open | מניעים לאט ומזהים נקודת התנגדות קבועה | מטפלים במכניקה או משחררים עצירה לפי ההוראות |
| המהירות משתנה בין עונות | צמיגות הנוזל, טמפרטורה, רוח או לחץ | משווים באותם תנאי מזגן ורוח | כיוון עונתי קטן רק אם היצרן מתיר |
דליפת שמן אינה בעיית כיוון. אם לאחר ניקוי מופיע שוב נוזל על הגוף או הכנף, עצרו ואל תפתחו את שסתומי הכיווןמה פירוש S, L ו-BC, ואיך מכוונים בלי לגרום נזק?
בדגמים רבים S שולט במהירות הסגירה העיקרית, L בשלב התפיסה האחרון, ו-BC בהתנגדות לקראת סוף הפתיחה. אלה סימונים מקובלים, לא הבטחה: מיקום השסתום, כיוון הסיבוב וטווח הזוויות משתנים בין דגמים. בפועל משתמשים תמיד בדף ההוראות של המחזיר המותקן.
- S, Sweep: קצב התנועה בחלק העיקרי של הסגירה.
- L, Latch: קצב הסגירה במעלות האחרונות, כדי שהלשונית תיתפס בלי מכה מיותרת.
- BC, Backcheck: התנגדות הידראולית בעת פתיחה לקראת זווית רחבה; זו אינה עצירה קשיחה ואינה תחליף למעצור.
בדגמים מתקדמים עשויים להופיע גם DA או DC להשהיית סגירה, ווסת נפרד לכוח הקפיץ. אלה אינם תחליפים ל-S או L. אין לסובב בורג שאינו מזוהה, ובדלת אש אין להשתמש במצב Hold Open מכני אלא אם הפתרון מאושר למערכת ולפרויקט.
מה ההבדל בין Hold Open, השהיית סגירה ו-Backcheck?
Hold Open מחזיק את הדלת פתוחה, Delayed Action משהה את תחילת החזרה, ו-Backcheck בולם את שלב הפתיחה הרחב. שלושת המנגנונים פותרים בעיות שונות. בדלת אש או עשן, החזקת דלת פתוחה מחייבת פתרון שתואם למערכת ולדרישות הפרויקט, ולא זרוע עצר מכנית שנבחרה רק מטעמי נוחות.
- מזהים יצרן ודגם ומורידים את הוראות ההתקנה המתאימות.
- מסמנים את מצב הבורג ההתחלתי ומשנים בכל פעם במידה המזערית שמצוינת בהוראות הדגם.
- בודקים מחזור מלא אחרי כל שינוי וממתינים לתגובה יציבה.
- משנים שסתום אחד בכל פעם, כדי לדעת מה פתר או החמיר את הבעיה.
- לעולם אין להוציא שסתום מגוף המחזיר או לסגור אותו בכוח עד הסוף.
אין הוראה אוניברסלית של "ימינה מאט, שמאלה מאיץ" שאפשר להחיל בבטחה על כל מוצר. בכמה דגמים זה אכן הכיוון, אך טעות בזיהוי הבורג או שחרור יתר עלולים לגרום לדליפה. אם אין מדבקת דגם או הוראות, עדיף לעצור.
מתי אפשר לכוון לבד, ומתי צריך מתקין?
כיוון עצמי סביר רק כשהמחזיר מזוהה, יבש, מחובר היטב והדלת נעה בחופשיות. התקנה חדשה, שינוי כוח קפיץ, דלת כבדה, זכוכית, דלת אש, נתיב מילוט או בעיית קיבוע הם עבודה לבעל מקצוע מתאים.
- אפשר לשקול DIY: שינוי מהירות קטן לפי הוראות הדגם ובדיקת תוצאה.
- צריך מתקין: חורים שנקרעו, זרוע עקומה, נזילה, דלת שוקעת, דגם לא מזוהה או צורך בהחלפה.
- צריך גורם מוסמך בפרויקט: שינוי בדלת אש, יציאה, מילוט או פתח עם דרישות נגישות.
איך בודקים את התוצאה אחרי כיוון?
כיוון נחשב מוצלח רק אם הדלת חוזרת באופן עקבי מכמה זוויות פתיחה, משלימה תפיסה ואינה נטרקת. בודקים לפחות מפתיחה רחבה, מכ-45 מעלות ומפתיחה קטנה. חוזרים על כל בדיקה שלוש פעמים, עם המזגן או לחץ האוויר במצב הרגיל של המבנה.
- הכנף אינה נעצרת באמצע ואינה מאיצה בפתאומיות.
- הלשונית נכנסת בלי מכה חריגה ובלי צורך בדחיפה ידנית.
- פתיחת הדלת אינה קשה באופן בלתי סביר למשתמשים במקום.
- אין תזוזה של גוף המחזיר, הזרוע או הברגים.
- בדלת ציבורית, אש או מילוט מבצעים גם את הבדיקות שנדרשות במפרט הפרויקט.
מה משפיע על מחיר מחזיר דלת וההתקנה?
המחיר מושפע מדרגת הכוח, עמידות למחזורי שימוש, סוג הזרוע, תכונות הכיוון, גימור, מותג ומורכבות ההתקנה. גם פירוק מחזיר ישן, תיקון חורים, התאמת פלטת חיזוק ועבודה בדלת זכוכית או מתכת משנים את העלות. לכן משווים רק דגמים שמתאימים לאותה דלת ולאותו שימוש.
מהן חמש הטעויות הנפוצות בבחירה ובכיוון?
- בחירה לפי משקל בלבד: רוחב הכנף והרוח יכולים לדרוש פתרון אחר.
- הגדלת כוח כדי להתגבר על חיכוך: קודם מתקנים צירים, שפשוף ולשונית.
- סיבוב כמה ברגים יחד: מאבדים את נקודת הייחוס ולא יודעים מה השתנה.
- שימוש ב-BC כמעצור: Backcheck בולם פתיחה; הוא אינו עוצר דלת פיזית.
- התעלמות מנזילה: מחזיר שמאבד שמן אינו חוזר לתפקוד תקין באמצעות כיוון.
הצ'קליסט לבחירת מחזיר דלת לפני הזמנה
- מודדים את רוחב הכנף ומבררים את משקלה לפי מפרט או הערכה מקצועית.
- רושמים את חומר הדלת והמשקוף, כיוון הפתיחה והמקום הזמין לקיבוע.
- מציינים אם זו דלת פנים, חוץ, אש, זכוכית או מעבר נגיש.
- מתעדים את תדירות השימוש, הרוח והפרשי הלחץ.
- בודקים אם נדרשים מסילה, זרוע מקבילה, עצירה או Backcheck.
- מוודאים שטבלת הדגם מכסה את הרוחב והמשקל בתצורת ההתקנה המתוכננת.
- מטפלים בשקיעה, בשפשוף או במנעול לא מיושר לפני בחירת המחזיר.
איך הופכים את נתוני הדלת לבחירה נכונה?
מגן פרזול מציעה סדרות עיליות, מסילתיות ודגמים לדלתות כבדות, עם התאמה לפי נתוני הכנף והשימוש. במקום לבחור "מספר כוח" מהזיכרון, שלחו רוחב, משקל, חומר, תמונות ותיאור התקלה. משם אפשר לצמצם את האפשרויות בקטגוריית מחזירי דלת הידראוליים ולבחור דגם שמתאים לדלת ולא רק למחיר.
