מניעת החלקה במדרגות - פסים בקצה השלח לפי ת"י 1918 (2023)

אדם שיורד במדרגות רואה מולו רצף אחיד של משטחים. בלי סימון, קשה להבחין היכן מדרגה אחת נגמרת והבאה מתחילה - והרגל נוחתת בחצי צעד.

זו לא בעיה של אנשים עם לקות ראייה בלבד. זה קורה לקשישים, למי שנושא ארגז, ולכל מי שיורד בתאורה חלשה. הקצה הבלתי-נראה הוא המקום שבו נופלים.

והנקודה המעניינת: הפתרון לשתי הבעיות - הנראות והאחיזה - הוא אותו רכיב פיזי.

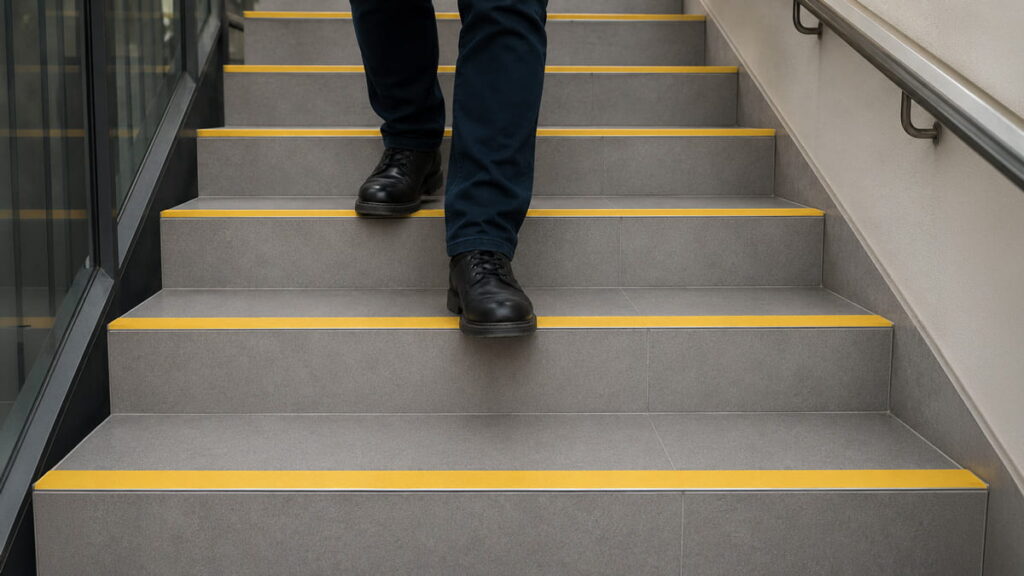

פס בצבע מנוגד על קצה כל מדרגה - כדי שרואים איפה היא נגמרת, ולא מחליקים עליה.

קודם - המונחים שהתקן משתמש בהם

התקן מדבר ב"שלח", "רום" ו"קצה השלח". בלי המונחים האלה אי אפשר לקרוא את הדרישה נכון:

איפה יושב הפס: על השלח - המשטח שדורכים עליו - סמוך לקצה הקדמי. לא על הרום, ולא באמצע המדרגה.

וזו בדיוק הנקודה שבה הרגל נוחתת. לכן שם צריך גם לראות את הקצה וגם לתפוס אותו - אותו רכיב, שני תפקידים.

אם יש אף מדרגה: הקצה החיצוני נמצא בקצה האף, ומשם מודדים את ה-3 ס"מ. התקן קובע גם שאף המדרגה לא יבלוט יותר מ-4 ס"מ, ושבליטה מעל 2 ס"מ תשופע או תעוגל - כדי שכף הרגל לא תיתפס בעלייה.

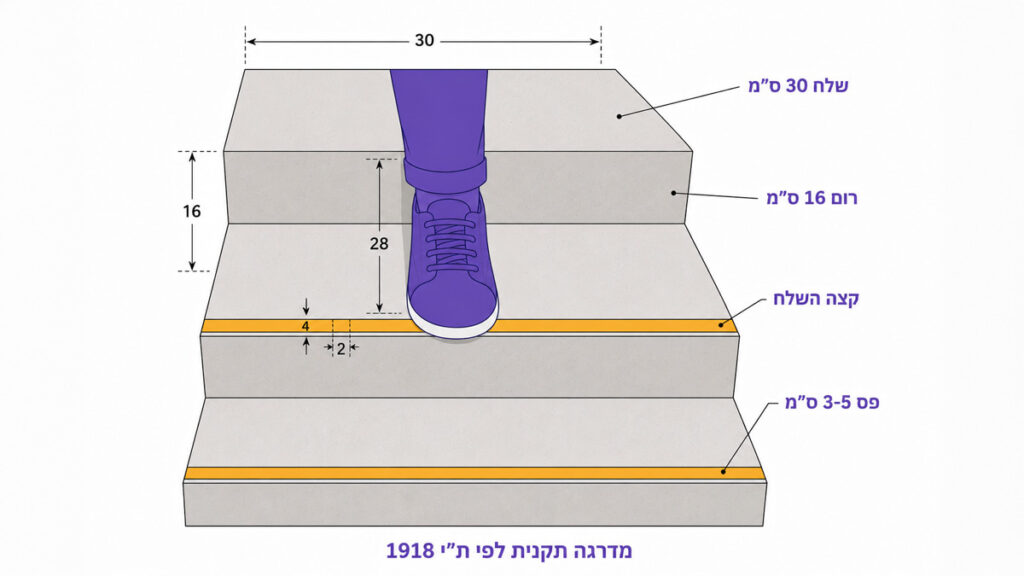

שלח = דורכים עליו. רום = הפנים האנכיות. הפס יושב על השלח, בקצה שלו.

מידות המדרגה עצמה - לפי התקן

כדי שהפס יעבוד, המדרגה עצמה צריכה להיות תקנית. ת"י 1918 חלק 3.1 קובע:

התקן גם נותן נוסחה: שלח + (2 × רום) = 61-63 ס"מ.

המשמעות המעשית: מדרגה תקנית טיפוסית היא בערך שלח 30 ס"מ ורום 16 ס"מ - כלומר השלח עמוק בערך פי שניים מגובה הרום. זו הפרופורציה שכף רגל אמורה למלא כמעט במלואה.

סטיות מותרות: בין שתי מדרגות סמוכות - עד 5 מ"מ. בין הגדולה לקטנה במהלך - עד 10 מ"מ.

מה בדיוק דורש התקן (סעיף 2.7.7.2)

שלוש נקודות שמפילות מבנים

1. "כאורך שלח המדרגה" - הפס חוצה את המדרגה, לא יושב באמצעה. זו הדרישה שהכי מפרים. הפס חייב להימשך לכל רוחב המדרגה - מותר לקצר עד 10 ס"מ מכל צד, וזהו.

הסיבה מעשית לגמרי: אנשים לא יורדים במסלול קבוע. אחד נצמד למעקה, אחר יורד במרכז, שלישי בצד השני. פס שמסמן רק את מרכז המדרגה משאיר את מי שיורד בצד בלי סימון ובלי אחיזה - בדיוק בנקודה שבה כף הרגל נוחתת.

לכן הכלל: לא משנה איפה דורכים לרוחב המדרגה, הפס תמיד שם.

2. "עד 3 ס"מ מהקצה" - ולמה דווקא שם

זה נראה כמו מספר שרירותי. הוא לא.

נעל של מבוגר היא כ-28 ס"מ. שלח תקני הוא 26-30 ס"מ. כלומר כף הרגל כמעט ממלאת את המדרגה. וכשיורדים, אנשים לא מניחים את הרגל במרכז השלח - הם נוחתים קדימה, על החלק הקדמי שלו. אף הנעל מגיע עד הקצה, ולעיתים אף מעבר לו.

מכאן ההיגיון: הפס לא מסמן "איפה המדרגה מתחילה" - הוא מסמן איפה הרגל באמת נוחתת.

פס באמצע השלח מסמן אזור שכף הרגל בקושי נוגעת בו. פס בקצה נמצא בדיוק בנקודת המגע - ולכן הוא גם נראה בזמן הירידה, וגם תופס את הסוליה ברגע הקריטי.

הרגל נוחתת על הקצה, לא על האמצע - ולכן הפס שם.

3. "בניגוד חזותי" - הצבע נבחר מול המדרגה, לא מול העיצוב. פס אפור על מדרגת טרצו אפורה עומד בטכניקה ונכשל בתכלית.

4. "בר-קיימה" - התקן דורש שהפס יחזיק. סרט שנשחק תוך שנה ומתקלף אינו "בר-קיימה". זו לא רק המלצת תחזוקה - זו דרישה.

ת"י 2279 - התקן השני שצריך להכיר

התקן עצמו מציין בהערת שוליים שהדרישה לרוחב הפס עלולה להיות שונה מהדרישה בת"י 2279, שעוסק באמצעי התנגדות להחלקה.

כלומר: ת"י 1918 מטפל בנראות (נגישות), ות"י 2279 מטפל בהתנגדות להחלקה (בטיחות). מבנה שצריך לעמוד בשניהם - צריך לוודא שהפתרון עונה על שתי הדרישות.

הרכיב השני: סימן אזהרה לפני המדרגות

הפסים על השלחים הם חצי מהדרישה. הם מטפלים במי שכבר יורד. מי שמתקרב למדרגות ולא יודע שהן שם צריך סימן אזהרה מישושי לפניהן.

לפי סעיף 2.7.7.1:

הפטור שרוב המבנים לא מכירים

זו נקודה שחוסכת כסף אמיתי, והיא כתובה בתקן:

אם מותקנים בתי-אחיזה (מאחזי יד) רציפים משני צידי מהלכי המדרגות ובמשטחי הביניים - לא נדרש סימן אזהרה לפני מהלך המדרגות היורד ממשטח הביניים.

כלומר רציפות המאחזים מחליפה את סימן האזהרה במשטחי הביניים. אם המאחזים אינם רציפים - סימן האזהרה נדרש.

מאחז יד רציף משני הצדדים = פטור מסימן אזהרה במשטח הביניים.

גם בדרגנוע (מדרגות נעות)

התקן מחיל את אותה דרישת פסים גם על דרגנועים: בקצות השלחים בדרגנועים יהיו פסים לפי אותו סעיף 2.7.7.2.

בנוסף, בפתחי המדרגות הנעות נדרש משטח ברוחב הדרגנוע, בעומק 60 ס"מ לפחות, שמרקמו שונה מהריצוף סביבו ובניגוד חזותי לסביבתו.

הסוגים - ומה מתאים לאיזה מקרה

סרט מונע החלקה למדרגות רצועה מחוספסת שנדבקת על קצה השלח. הפתרון המהיר והזול, מתאים למבנים קיימים. שימו לב לדרישת ה"בר-קיימה" - סרט שנשחק דורש החלפה.

סרט מניעת החלקה גבשושי (3M) גבשושיות בולטות לאחיזה מוגברת. מתאים למדרגות חיצוניות ולמקומות שנרטבים.

סרט מונע החלקה + פס פולט אור (אורך 5 מטר) בתוספת פס זוהר בחושך. הערך שלו הוא בדרכי מילוט - בהפסקת חשמל או בעשן, קצה המדרגה נשאר נראה.

פס אלומיניום למניעת החלקה פרופיל מתכת שמקובע על קצה המדרגה. זמין בשני חתכים - 4.5/2.5 ו-5.5/3 (עם מגרעת), באורך 2.7 מטר. העמיד ביותר, ועונה טוב על דרישת ה"בר-קיימה". מתאים לתנועה כבדה.

חמש טעויות נפוצות

1. עבודה לפי גרסת 2006. התקן עודכן ב-2023. דרישת "80% מאורך השלח" בוטלה - כיום נדרש אורך מלא (פחות עד 10 ס"מ מכל צד).
2. פס צר או רחב מדי. הטווח הוא 3-5 ס"מ. לא פחות, לא יותר.
3. פס קצר באמצע המדרגה. לא עומד בדרישה.
4. צבע לפי עיצוב. הניגוד נבחר מול צבע המדרגה בפועל.
5. התעלמות מהפטור. מאחזי יד רציפים משני הצדדים פוטרים מסימן אזהרה במשטחי ביניים - בדקו לפני שמזמינים.

צ'קליסט

1. פס בקצה כל שלח, במרחק שאינו גדול מ-3 ס"מ מהקצה.
2. רוחב הפס: 3-5 ס"מ.
3. אורך הפס: כאורך שלח המדרגה (עד 10 ס"מ קיצור מכל צד).
4. ניגוד חזותי מול צבע המדרגה בפועל.
5. גימור בר-קיימה - עומד בשחיקה לאורך זמן.
6. סימן אזהרה לפני המדרגות (רוחב 60 ס"מ לפחות) - אלא אם יש מאחזי יד רציפים משני הצדדים.
7. לבדוק גם את דרישות ת"י 2279 להתנגדות להחלקה.
8. בדרגנוע - אותה דרישת פסים חלה.
9. המידות והמיקום - לפי תכנית של יועץ נגישות מוסמך.

איך מגן פרזול עוזרת

מגן פרזול מספקת את מגוון פתרונות מניעת ההחלקה למדרגות וסימון הקצה:

• סרט מונע החלקה למדרגות - פתרון מהיר להדבקה.
• סרט מונע החלקה + פס פולט אור - לדרכי מילוט.
• סרט מניעת החלקה גבשושי - אחיזה מוגברת.
• פס אלומיניום עם מגרעת - הפתרון העמיד לתנועה כבדה.

וגם את הרכיב המשלים: משטח אזהרה לעיוורים וכפתורי נגישות לסימן האזהרה לפני המדרגות.

מגן פרזול מספקת גם פתרונות נגישות מעבר למדרגות - למשל התקנת לולאת השראה בעמדות שירות, המסייעת לבעלי מוגבלות שמיעה. במבנה עם עמדות שירות לקהל, כדאי לבדוק כיצד עומדים בדרישות החוק להתקנת מערכת עזר לשמיעה לפני שמתכננים את ההתאמות במבנה.

רוצים לוודא שהמדרגות עומדות בדרישות? קבלו הצעת מחיר או הורידו את הקטלוג של מגן פרזול.

מקורות והפניות

• ת"י 1918 חלק 3.1 (ספטמבר 2023) - פנים הבניין, דרישות בסיסיות - הגרסה העדכנית. סעיף 2.7.7. בא במקום גרסת אוגוסט 2006.
• ת"י 1918 - כל תקני הנגישות (PDF, חינם) - נציבות שוויון זכויות לאנשים עם מוגבלות
• ת"י 1918 חלק 6 - אמצעי אזהרה והכוונה לאנשים עם מוגבלות ראייה (ניגוד חזותי ומישושי)
• ת"י 2279 - אמצעי התנגדות להחלקה
• תקנות שוויון זכויות לאנשים עם מוגבלות (התאמות נגישות למקום ציבורי שאינו בניין)

שימו לב: התקן עודכן ב-2023 וביטל את גרסת 2006. מאמרים ומפרטים רבים ברשת עדיין מצטטים את הגרסה הישנה. המידע כאן מבוסס על הנוסח העדכני.
